Abluft-Wärmepumpe
Die kompakte Systemlösung für energieeffiziente Gebäude. Sie kombiniert Lüftung, Heizung und Warmwasserbereitung in einem Gerät.
ABLUFT-WÄRMEPUMPE
Wärme aus der Abluft – effizient und kompakt
Die Abluft-Wärmepumpe ist eine Technologie, die vorhandene Energiequellen besonders effizient nutzt. Sie entzieht der im Gebäude vorhandenen Abluft Wärme und bildet in Kombination mit Lüftung, Heizung und Warmwasserbereitung ein kompaktes, platzsparendes System, ideal für Niedrigenergie- und Passivhäuser mit kontrollierter Wohnraumlüftung.
Stärken auf einen Blick
Kompaktlösung
Lüftung, Heizung und Warmwasser in einem einzigen Gerät, platzsparend und ohne separate Außeneinheit.
Wärmerückgewinnung
Die Abwärme aus Küche, Bad und Wohnräumen wird vollständig genutzt, anstatt ungenutzt nach außen abgeführt zu werden.
Hohe Effizienz
COP-Werte von 2,5 bis 3,5: Aus 1 kWh Strom werden bis zu 3,5 kWh Wärme erzeugt. Konstante Leistung unabhängig von der Außentemperatur.
Wie funktioniert die Abluft-Wärmepumpe?
Die Abluft-Wärmepumpe greift auf die warme, verbrauchte Luft zurück, die in jedem Haus entsteht, etwa in Küche, Bad, Waschküche und Wohnräumen. Statt diese Wärme einfach nach außen abzuleiten, entzieht die Wärmepumpe ihr die Energie und nutzt sie zum Heizen und zur Warmwasserbereitung.
Das Prinzip: Die abgesaugte Innenluft strömt über einen Verdampfer. Das Kältemittel in der Wärmepumpe nimmt die Wärme auf, wird verdichtet und gibt die Energie an den Heizkreislauf oder den Warmwasserspeicher ab. Gleichzeitig sorgt das System für eine kontrollierte Frischluftzufuhr. Das ist ein erheblicher Vorteil für die Raumluftqualität.
Der Gebäudesektor ist ein zentraler Hebel für das Dekarbonisieren der Energieversorgung. In der Europäischen Union entfallen rund 36 Prozent der Treibhausgasemissionen und etwa 40 Prozent des gesamten Energieverbrauchs auf Gebäude. Davon bilden Raumwärme und Warmwasserbereitung den überwiegenden Anteil. Neben dem Verbessern der Gebäudehülle gewinnt daher die Effizienz der eingesetzten Heiztechnik zunehmend an Bedeutung. Eine Technologie, die vorhandene Energiequellen besonders effizient nutzt, ist die Abluft-Wärmepumpe.
Vorteile auf einen Blick
Kein Außengerät erforderlich
Komplett im Innenbereich installierbar, keine Genehmigung für Außenaufstellung nötig.
Gleichmäßige Leistung
Unabhängig von der Außentemperatur: konstante Effizienz auch im Winter.
Kombiniertes System
Lüftung, Heizungsunterstützung und Warmwasser aus einer einzigen Anlage.
Verbesserte Raumluft
Kontrollierte Wohnraumlüftung sorgt für frische Luft und reduziert Feuchtigkeit und CO₂.
Geringer Platzbedarf
Alle Komponenten in einem Gerät, kein separater Aufstellplatz für Außeneinheiten nötig.
Für wen ist die Abluft-Wärmepumpe geeignet?
Die Abluft-Wärmepumpe ist nicht für jedes Gebäude die richtige Wahl. Sie spielt ihre Stärken vor allem dort aus, wo sie ihre spezifischen Anforderungen erfüllen kann:
- →
Neubauten mit geplanter kontrollierter Wohnraumlüftung (KWL) mit einer Heizleistung bis zu 7 KW - →
Sanierte Altbauten mit sehr guter Dämmung, die den nötigen Luftwechsel gewährleisten - →
Gebäude ohne Platz für Außeneinheiten, z. B. in dicht bebauten Gebieten oder bei Denkmalschutz
Gerätetechnik
Die NIBE S735 – Heizung, Warmwasser und Lüftung in einem Gerät

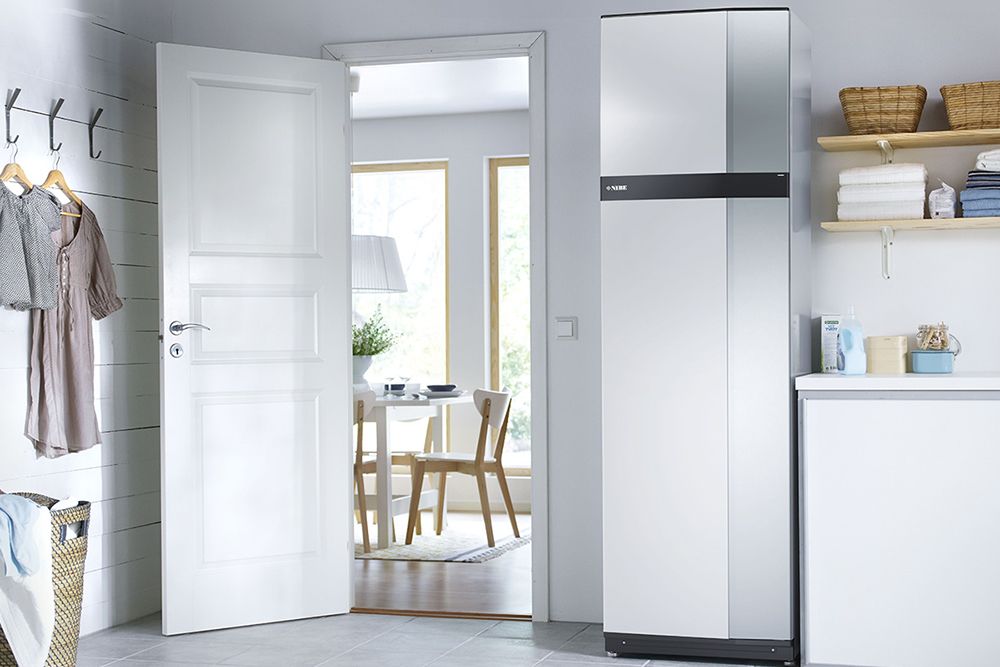

Als NIBE Effizienzpartner setzen wir bei Abluft-Wärmepumpen in der Regel auf die NIBE S735. Sie vereint Wärmepumpe, Warmwasserspeicher und Lüftungsgerät in einem einzigen Schrank und braucht dafür nur eine Stellfläche von 60 × 62 Zentimetern und passt damit in nahezu jeden Hauswirtschaftsraum.
Die warme, verbrauchte Luft wird aus Küche, Bad, Gäste-WC und Hauswirtschaftsraum abgesaugt. Die Wärmepumpe kühlt diese Luft von rund 22 °C Raumtemperatur auf bis zu −19 °C herunter und gewinnt daraus die Energie für Raumheizung und Warmwasser. In Wohn- und Schlafräumen strömt gleichzeitig frische Luft nach. Die Fortluft verlässt das Gebäude über einen unauffälligen Dachauslass. Ein Außengerät ist nicht erforderlich.
Die Luftführung verschwindet im Gebäude

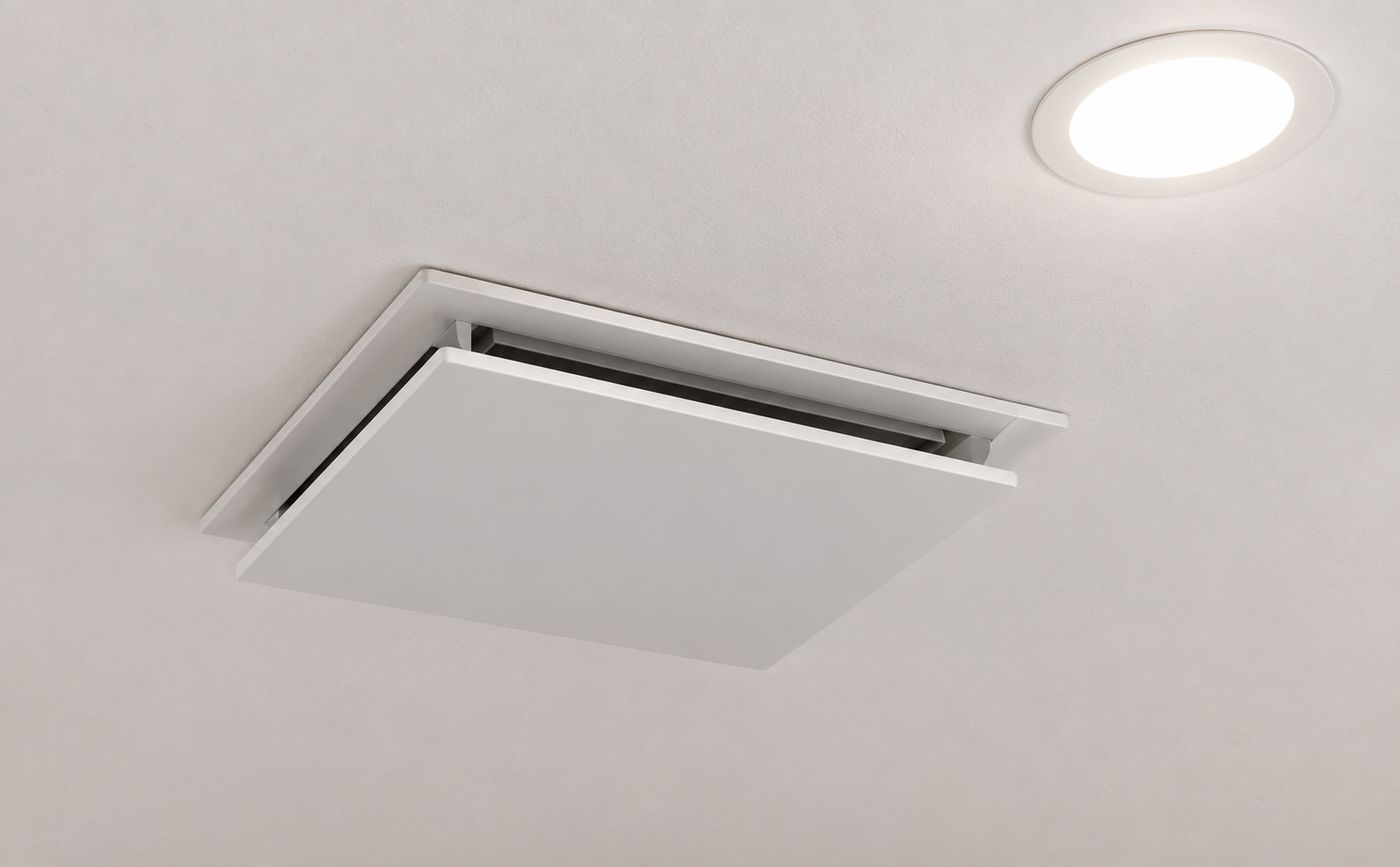

Abgehängte Decken, vorhandene Schächte und stillgelegte Schornsteine nehmen die Luftkanäle auf. Ein wenige Millimeter breiter Spalt unter den Innentüren sorgt dafür, dass die Luft von den Wohn- und Schlafräumen in die Abluftzonen nachströmt.

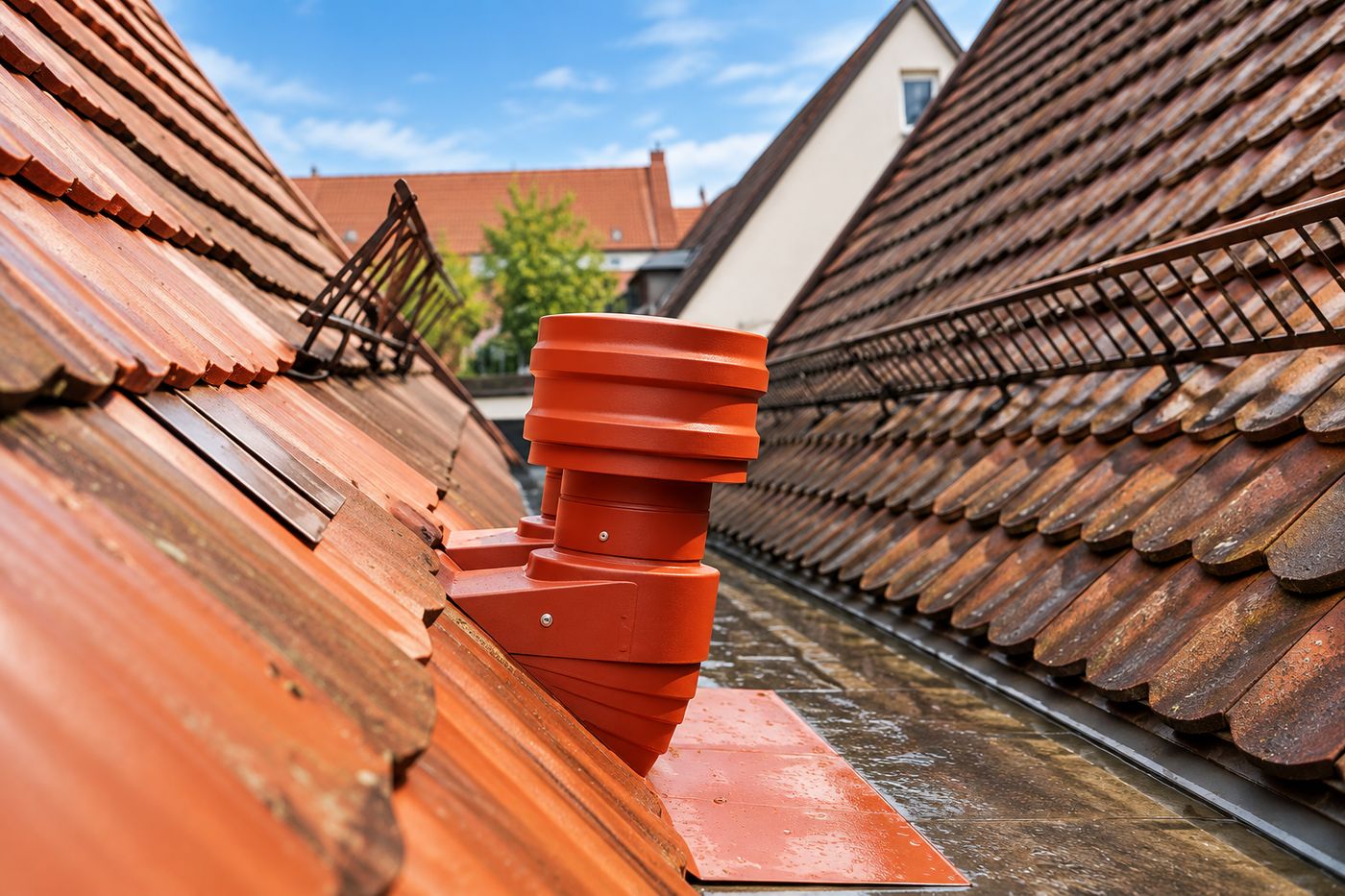

Die Fortluft verlässt das Haus über einen kleinen Dachauslass. Am Gebäude selbst bleibt die Technik damit unsichtbar. Das ist ein entscheidender Punkt überall dort, wo das Ortsbild oder der Denkmalschutz eine Rolle spielt.
60 × 62 cm
Aufstellmaß – passt in den Hauswirtschaftsraum
4 kW
typische Heizleistung je Wohneinheit
22 → −19 °C
so weit wird die Abluft abgekühlt
3 in 1
Heizung, Warmwasser und Lüftung
Lüftung nach DIN 1946-6
Für gut gedämmte Gebäude ist ein nutzerunabhängiges Lüftungskonzept vorgeschrieben. Die Abluft-Wärmepumpe erfüllt diese Anforderung automatisch, ohne dass jemand ans Fenster denken muss.
Kühlfunktion im Sommer
Die S735 kann Räume an heißen Tagen temperieren. Ob das sinnvoll ist, hängt von Dämmung und Sonneneinstrahlung ab. Wir prüfen das im Einzelfall.
Auslegung durch NIBE
Die Berechnung der Lüftungsanlage – Luftmengen, Kanalführung, Überströmung – übernimmt NIBE. Wir planen die Einbindung ins Gebäude und setzen sie um.
Altbausanierung
Wenn im Altbau kein Platz für ein Außengerät ist
In dicht bebauten Innenstädten und im ensemblegeschützten Bestand scheitert die naheliegende Luft/Wasser-Wärmepumpe oft an einer einfachen Hürde: Für die Außeneinheit lassen sich die vorgeschriebenen Abstände zum Nachbargebäude nicht einhalten, oder das Ortsbild verträgt kein sichtbares Gerät an der Fassade.
Genau hier spielt die Abluft-Wärmepumpe ihre Stärke aus. Die gesamte Technik steht im Gebäude, nach außen ist nichts zu sehen. Voraussetzung ist eine gut gedämmte Gebäudehülle. Wird der Altbau ohnehin kernsaniert, ist diese Bedingung meist erfüllt. In Mehrfamilienhäusern kommt ein praktischer Vorteil hinzu: Bekommt jede Wohnung ihr eigenes Gerät, lässt sich der Verbrauch verursachungsgerecht und ohne Umlageschlüssel abrechnen.
Ob Ihr Gebäude die Voraussetzungen erfüllt, lässt sich nicht am Baujahr ablesen. Entscheidend sind der Dämmstandard nach der Sanierung, die vorhandenen Heizflächen und die Frage, wie sich die Luftkanäle im Bestand führen lassen. Das schauen wir uns vor Ort an und sagen Ihnen ehrlich, wenn eine Luft- oder Sole-Wärmepumpe für Ihr Gebäude die bessere Wahl ist.
Wir sind NIBE Effizienzpartner!Wir unterstützen Sie bei Planung, Installation und Inbetriebnahme Ihrer Abluft-Wärmepumpe.
Mehr zu NIBE Wärmepumpen →Referenzprojekt
Energiewende in der Altstadt von Nördlingen
Kernsanierung eines Mietshauses von 1590 – drei Wohnungen, drei NIBE S735 Abluft-Wärmepumpen.
Die historische Altstadt von Nördlingen ist von Fachwerkhäusern, engen Gassen und der einzigen vollständig erhaltenen Stadtmauer Deutschlands geprägt. Mitten in dieser Kulisse steht ein Wohnhaus aus dem späten 16. Jahrhundert, das unser Geschäftsführer Thomas Merkl 2024 erworben und vollständig kernsaniert hat: neue Dämmung, neue Elektrik, neue Bäder, drei eigenständige Mietwohnungen und eine Haustechnik ohne fossile Energieträger.
Die ursprünglich geplante Luft/Wasser-Wärmepumpe ließ sich nicht umsetzen, weil in der eng bebauten Altstadt die Abstandsregeln für Außeneinheiten nicht einzuhalten waren. Die Lösung: In jeder Wohnung arbeitet heute eine NIBE S735 mit 4 kW Heizleistung für Wärme, Warmwasser und frische Luft. Die Luftkanäle verschwinden in abgehängten Decken, der ehemalige Schornstein dient als Versorgungsschacht, die Fortluft geht über separate Dachauslässe ins Freie. Von außen ist von der Technik nichts zu sehen. Energetisch entspricht das Haus heute nahezu einem Neubau.
„Altes bewahren ist wertvoller als ein Neubau – mit den NIBE Abluft-Wärmepumpen habe ich ein kompaktes System für Heizung, Warmwasserbereitung und sogar die Lüftung. Diese Lösung ist vorbildlich für die Sanierung in engen Altstadt-Quartieren.“
Thomas Merkl, Geschäftsführer Merkl Haustechnik
